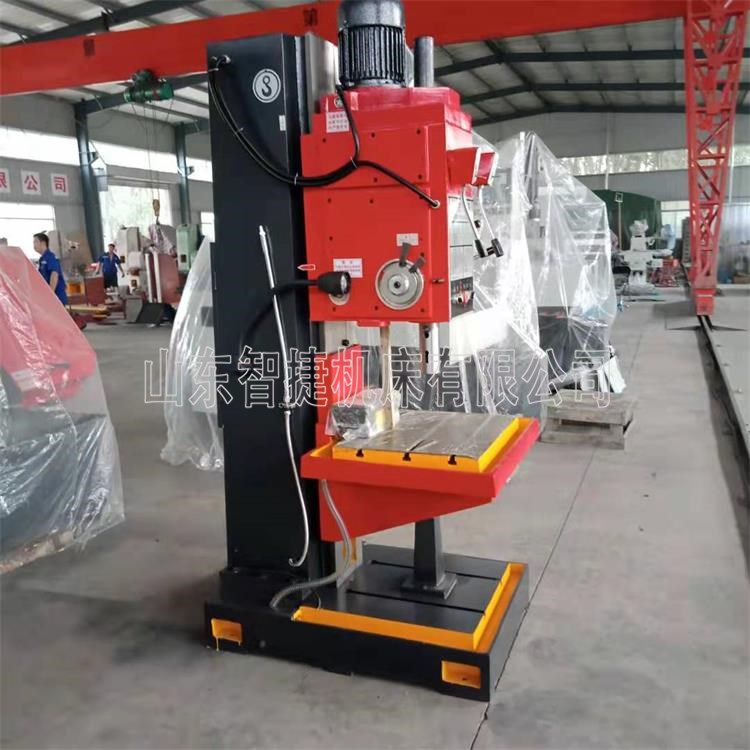

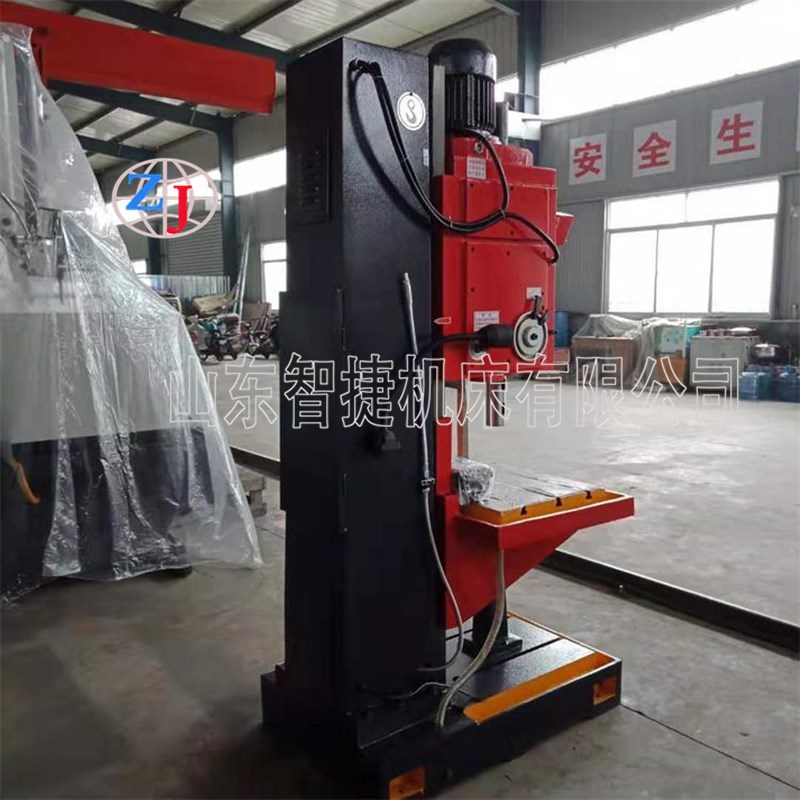

z5150立式鉆床

產品名稱: z5150立式鉆床
產品分類: 立式鉆床
公司名稱: 山東智捷機床有限公司
添加時間: 2020-10-20 01:28:04
分????享:

產品詳情

Z5150 系列方柱立式鉆床是通用機床。機床的鉆孔直徑可達為￠50m(在50-60kgf/mm的鋼材上，在布氏硬度HB=200的鑄鐵上鉆孔能力為￠50mm)
2、Z5150為固定工作臺；Z5150B-1為十字工作臺。
3、本機床除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。
4、本機床效率高、剛性好、精度高、噪音低、變速范圍廣。如工作臺為十字工作臺的，則工作臺能縱橫、升降手動進給。
5、操縱集中，外形新穎，使用維修方便，適用于修理工具等單件小批生產的車間，若配以鉆夾具，也適用于成批生產的車間。
特征描述
●機床立柱為方形立柱燕尾結構，穩定性高，較大程度保證機床的鉆孔精度。
●機械傳動 ●機械夾緊 ●機械變速 ●自動進刀 ●主軸渦輪處油泵機械潤滑
●主軸行程達到250mm，轉速為12級 31.5-1400轉，可攻絲，可定位深度，主軸自動反轉自動返回。

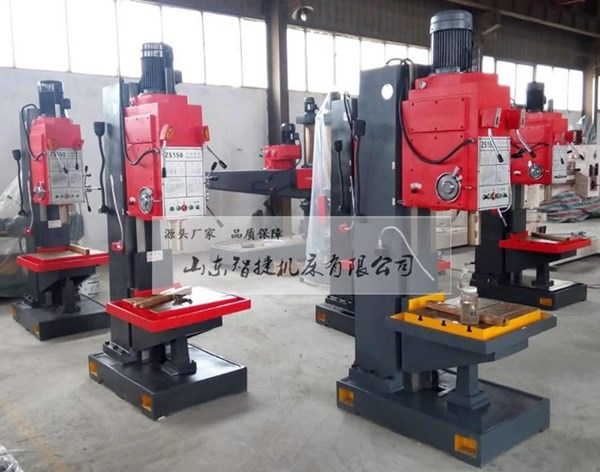

親，請注意本機床全系有四款機床分別:Z5140 Z5150 Z5140B-1 Z5150B-1, "-1"型號為十字工作臺，左右前后可移動，也可根據客戶要求安裝進刀器。

參數/型號	Z5140	Z5140B-1	Z5150	Z5150B-1
最大鉆孔直徑mm	40	40	50	50
主軸孔錐度	MT4	MT4	MT5	MT5
主軸行程mm	250	250	250	250
主軸箱行程(手動)mm	200	200	200	200
主軸轉速級數	12	12	12	12
主軸轉速范圍r.p.m	31.5～1400	31.5～1400	31.5～1400	31.5～1400
進給量級數	9	9	9	9
進給量范圍mm/r	0.056～1.80	0.056～1.80	0.056～1.80	0.056～1.80
工作臺面積mm	560 x 480	*1200280**	560 x 480	*1200280**
工作臺縱橫行程mm		650/300		650/300
工作臺垂向行程mm	300	300	300	300
主軸端面至工作臺面最大距離mm	750	550	750	550
主電機功率kw	3	3	3	3
外型尺寸mm	1090 x 905 x2530	1400 x 1200 x2530	1090 x 905 x2530	1400 x 1200 x2530
機床重量kg	1250	1350	1250	1350
