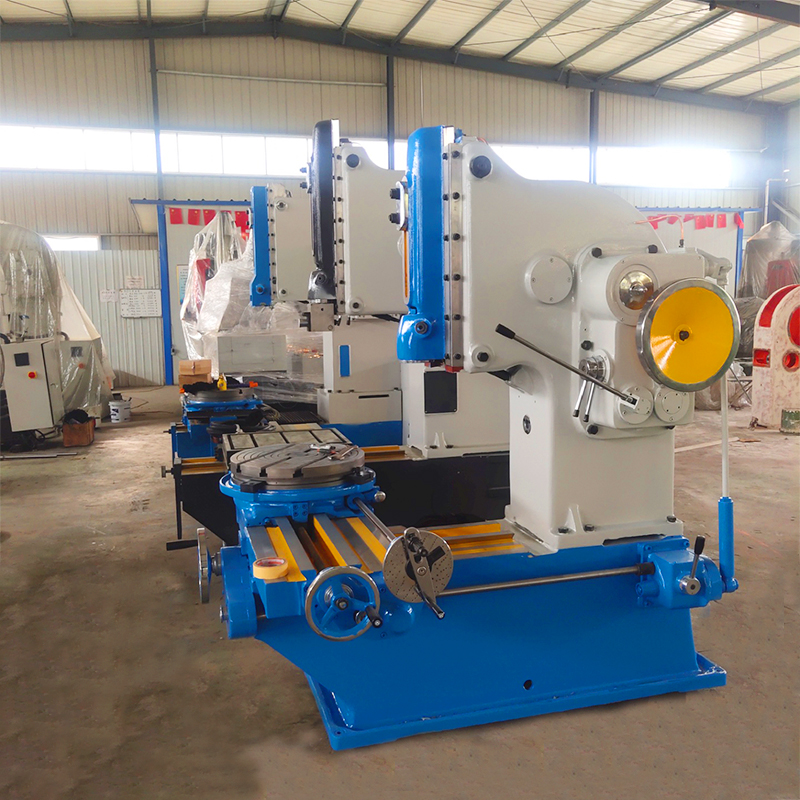

插床B5020技術參數和圖片
型號 | B5020 |
滑枕最大行程 | 220mm |
最大插銷長度 | 200mm |
工件最大加工尺寸(長×寬) | 500×200mm |
工件最大重量 | 400kg |
最大切削力 | 7500N |
滑枕每分鐘往復次數 | 32.50.80.125r.p.m |
滑枕垂直調整距離 | 230mm |
滑枕傾斜角度 | 0-8° |
刀頭支承面至床身前壁間距離 | 485mm |
插刀最大尺寸(長×寬) | 25×40mm |
工作臺直徑 | 500mm |
工作臺面至滑架下端間距離 | 320mm |
工作臺最大縱向移動距離(機動/手動) | 400/450mm |
工作臺最大橫向移動距離(機動/手動) | 450/500mm |
工作臺縱橫機動進給范圍 | 0.08-1.21mm |
工作臺回轉進給范圍 | 0.052-0.783mm |
主電機功率 | 3KW |
機床輪廓尺寸(長×寬×高) | 1916×1305×1995mm |
機床重量(約) | 2200kg |
